Embedded USB interface

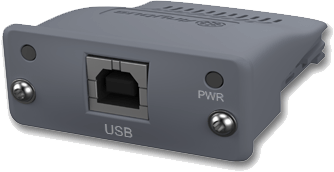

M30 USB plug-in module voor Anybus-CC communicatie slot
Vanaf USB fungeert de module als een standaard seriële adapter, die transparant reageert voor elke software die van deze seriële communicatie gebruik maakt. Es is dus geen speciale software om de module te gebruiken. De module handelt op de fysieke laag en voert geen bewerking op de seriële data uit.
Opwaarts compatibel met M40
De M30 CANopen-module is gebaseerd op het Anybus NP30-platform dat (deels) opgevolgd is door het nieuwe NP40-platform.
De CompactCom 40-serie modules ondersteunen dezelfde API's als de 30-serie Modules. Dit betekent dat USB, of andere 30-serie modules, naar wens kunnen worden gecombineerd met 40-serie embedded Industrial Ethernet en veldbus modules in één apparaat.
Kenmerken en voordelen
- Een complete en uitwisselbare communicatiemodule met connectoren
- Korte design-in met gratis hulp van Twincomm en HMS zorgt voor een snelle time-to-market
- voor netwerk-conformiteit (maakt snellere netwerk certificering mogelijk)
- Snelle gegevensoverdracht
- Standaard applicatie hardware-interfaces: 8-bit parallel en serieel
USB Slave Interface
- Passieve module zonder processor
- Complete transparante seriële USB interface
- Module Identificatie van de applicatie
- Fysieke converter naar USB
- Host drivers beschikbaar van Silicon Laboratories
Nieuwe toepassinegn of ontwerpen
Hoewel de CompactCom 30-serie volledig beschikbaar is en ondersteund wordt door HMS met netwerk-updates en onderhoud, bevelen we de nieuwe CompactCom 40-serie aan voor nieuwe ontwerpen, in het bijzonder voor Industrial Ethernet versies.
| Technische gegevens | |
| Afmetingen (L•B•H) | 52 x 50 x 22 mm 51 x 37 x 16 mm (zonder behuizing)} |
| Bedrijfstemperatuur | -40 to +70 °C -40 to +85 °C (zonder behuizing) |
| Voedingseisen | 3.3 VDC, ±0.15 VDC |
| Applicatie Interface | 8-bit parallel UART |
| Profiel ondersteuning | Generic device |
| LED indicatie | In front geïntegreerd (met behuizing), beschikbaar via applicatie interface (zonder behuizing) Toont de Module Status en Netwerk Status |
| Connectoren | USB Type B |
| Galvanische isolatie | Ja |
| Beschermingsklasse | IP20, NEMA rating 1 |
| Bevestiging | PCB bevestiging (hook-on) of bevestigingsclip (zonder behuizing), electrisch via CompactFlash-connector |
| Certificering | CE, CULUS, RoHS |
