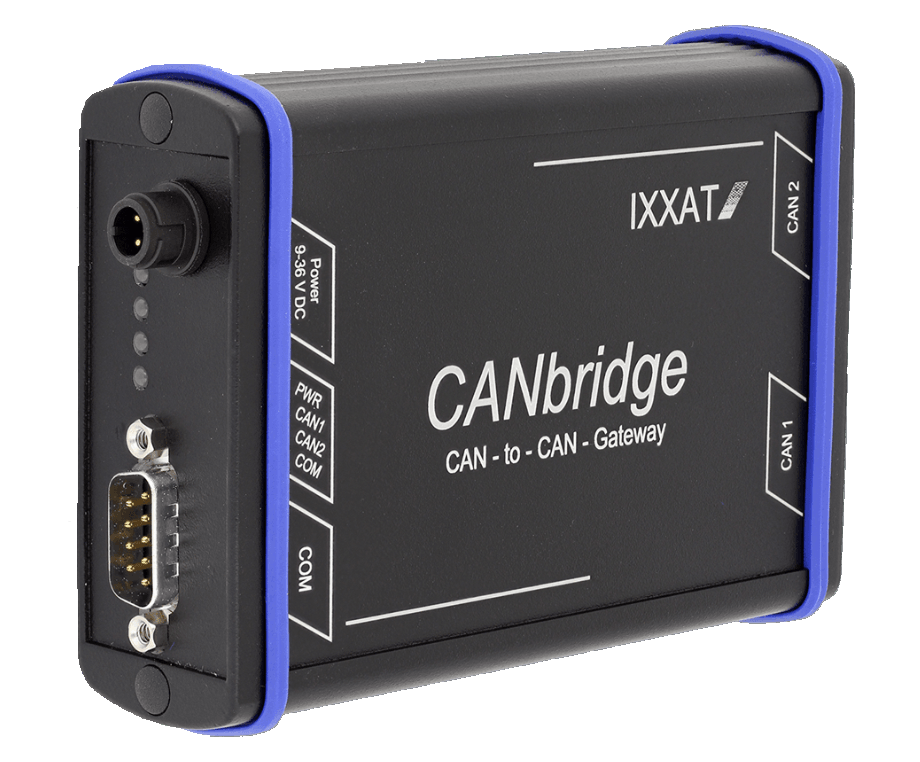

CAN Bridge Aluminium

Configureerbare CAN-naar-CAN Bridge

Opmerking: Dit product wordt niet aanbevolen voor nieuwe ontwikkelingen.
Voor nieuwe projecten adviseren wij om de opvolger te gebruiken,  CAN Bridge NT 200/420

De CAN Bridge maakt het koppelen van twee CAN netwerken, inclusief netwerken met een verschillend aantal bits, mogelijk. In tegenstelling tot de CAN Repeater, die alleen de elektrische signalen vertaalt, worden CAN berichten door de CAN Bridge volledig ontvangen en vervolgens, met inachtneming van de filter- en conversieregels, doorgestuurd naar het volgende netwerk (Store-Forward-principe). Met behulp van de conversieregels (gateway tables), worden CAN berichten onder een andere noemer gefilterd of doorgestuurd. Dankzij deze mechanismen kan de busbelasting in de individuele netwerken worden gereduceerd door alleen die berichten te versturen welke voor het andere netwerk van belang zijn.
Ixxat CAN Bridge DIN
Ixxat CAN Bridge DIN
Ixxat CAN Bridge DIN

Kenmerken en voordelen

  • Maakt systeem-uitbreiding mogelijk
  • CAN Id Filter- en conversie-functionaliteit
  • Verhoogde betrouwbaarheid van het systeem
  • Galvanische scheiding optioneel
  • Kostenbesparingen door eenvoudige bedrading

De CAN Bridge beschikt over een krachtige 16-bit microcontroller welke ook pieken in hoge aantallen data weet te verwerken zonder berichten te verliezen. LEDs geven de huidige status van de aangesloten netwerken weer.
De CAN Bridge wordt geconfigureerd via een configuratiebestand dat met behulp van een laadprogramma op het apparaat wordt opgeslagen.
De CAN Bridge Alu is leverbaar in twee uitvoeringen: de industriële versie en de automotive variant beiden in een solide aluminium behuizing.

CAN Bridge Configuratie

De CAN Bridge kan worden geconfigureerd met behulp van een configuratiebestand, dat via RS232 in de CAN Bridge wordt geladen, of door gebruik te maken van een speciale Windows gateway-configuratie tool. Deze gateway-configuratie tool maakt een eenvoudige en snelle ‘drag & drop’ configuratie mogelijk.

Ixxat Bridge Congiguratie-tool
Ixxat Bridge Congiguratie-tool
Technische gegevens
Microcontroller Fujitsu MB90F543
CAN controller 2x CAN on-chip, CAN 2.0A/B
CAN bus interface Industriële versie
  2x ISO 11898-2, galvanisch gescheiden
  Automotive versie
  1x ISO 11898-2, galvanisch gescheiden
  1x ISO 11898-3
Seriële interface RS232 voor configuratie van het apparaat
Voeding Industriële versie: 9-36 V, 1.5 W
  Automotive versie: 7-16 V, 1.5 W
Temperatuurbereik -20 ºC ... +70 ºC
Certificering CE
Behuizing Robuuste aluminium behuizing circa 100 x 85 x 32 mm
Leveromvang
- CAN Bridge
- Configuratie software voor Windows™
- Configuratie kabel (RS-232)
- Voedingskabel
- Gebruikershandleiding

Bestelnummer(s)

1.01.0120.22010
CANbridge - Alu - Automotive - 2x CAN met galvanische scheiding
CANbridge -  Alu - Automotive - 2x CAN met galvanische scheiding
1.01.0120.23010
CANbridge - Alu - Automotive - 1x CAN met galv.scheiding, 1x CAN Low Speed
CANbridge -  Alu - Automotive - 1x CAN met galv.scheiding, 1x CAN Low Speed
1.01.0120.22020
CANbridge - Alu - Automotive - 2x CAN met galv.scheiding, 1x CAN Low Speed
CANbridge -  Alu - Automotive - 2x CAN met galv.scheiding, 1x CAN Low Speed

Opties

1.04.0086.00000
DIN-rail en muur bevestigingsbeugel voor aluminum CANbridge
DIN-rail en muur  bevestigingsbeugel voor aluminum CANbridge
