CANopen Master - PROFINET-IRT gateway

Anybus CANopen master/slave naar PROFINET-IRT slave X-gateway

De Anybus X-gateway CANopen Master is een gateway en data converter die zorgt voor een naadloze verbinding tussen een PROFINET-IRT-netwerk en een secundair CANopen sub-netwerk. Dit maakt het mogelijk CANopen apparaten in een PROFINET-IRT-systeem te integreren.
De gateway werk als een PROFINET-IRT slave voor het primaire netwerk en als een CANopen master of slave voor het tweede netwerk.

Dankzij de handige configuratiesoftware is de data-uitwisseling tussen beide netwerken eenvoudig en bi-directioneel in te stellen.

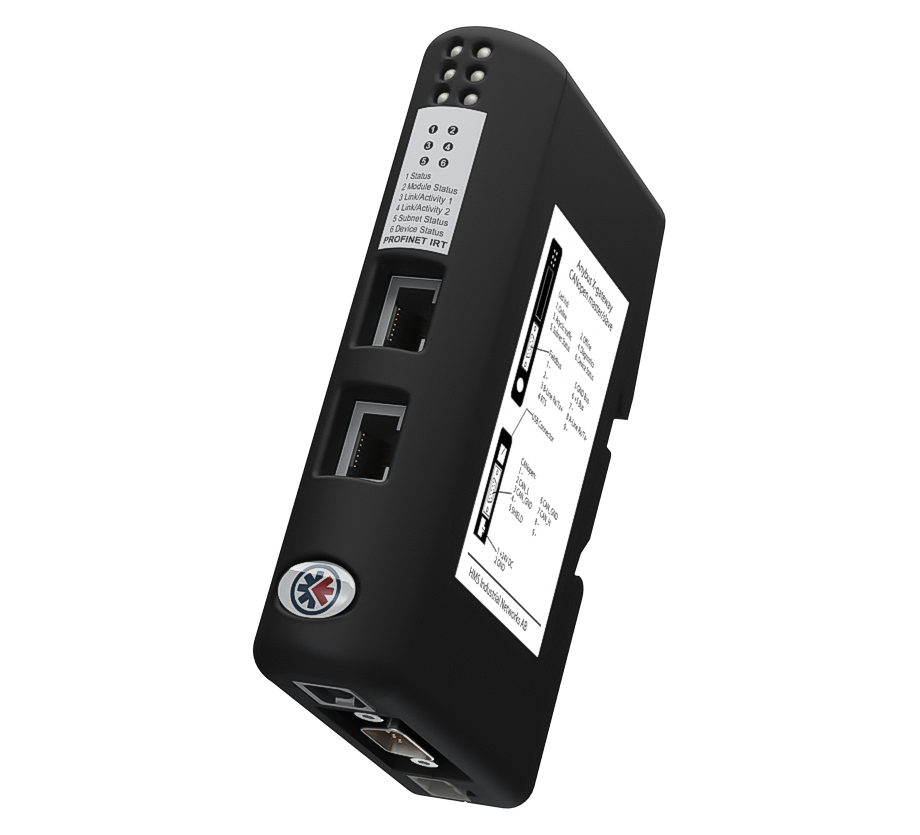

X-gateway - CANopen Master - PROFINET-IRT
CANopen network
PROFINET-IRT network
X-gateway - CANopen Master - PROFINET-IRT
X-gateway - CANopen Master - PROFINET-IRT

Kenmerken en voordelen

  • Snel kopiëren van cyclische I/O-gegevens tussen een CANopen en een PROFINET-IRT netwerk (5 ms)
  • Volledige CANopen Master/Manager functies, elimineert de noodzaak voor een aparte CANopen Master of PLC in het CANopen-netwerk
  • Aansluiting van maximaal 126 CANopen slave-apparaten
  • Bewezen en getest met alle PLC-fabrikanten
  • Eenvoudige CANopen configuratie via de meegeleverde Anybus Configuration Manager-software. Geen programmering nodig
  • Robuuste stand-alone behuizing voor gebruik in zware industriële omgevingen
  • Snelle, dynamische overdracht van veldbusdata naar bijv. SCADA/HMI/Enterprise-niveau op basis van Microsoft Windows, via de meegeleverde Anybus OPC-server

Snel kopiëren van I/O-data

De primaire functie van de X-gateways is de snelle overdracht van de cyclische I/O-data tussen het PROFINET-IRT- en CANopen-netwerk. I/O-data van het primaire-netwerk wordt geschreven in CANopen-objecten die kunnen worden toegewezen aan CANopen-PDO's en vice versa. De gateway fungeert als een volledige Master/Manager op de CANopen-netwerk en als een slaaf op het PROFINET-IRT-netwerk. De gegevensoverdracht tussen de twee netwerken is volledig transparant en met een maximum gegevenscapaciteit van 510 bytes in elke richting.

Eenvoudige configuratie – Geen programmering nodig!

De verbinding tussen beide netwerken is eenvoudig in te stellen met behulp van de Anybus Configuration Manager-software, die bij de X-gateway wordt meegeleverd. Er zijn geen programmeringsvaardigheden nodig om de X-gateway te configureren.
De Anybus Configuration Manager scant de aanwezige apparaten op het CANopen subnetwerk. De software is met de CAN-bus gekoppeld met behulp van een CAN-interface, die apart verkrijgbaar is.

CANopen Master/Manager

  • CANopen Master/Manager implementatie volgens CANopen specificatie DS301 v4.0.2.
  • Aansluiting van maximaal 126 CANopen slaves
  • Network Management (NMT) berichten, te configureren en initialiseren van het netwerk.
  • Ondersteuning van 128 receive-PDO’s en 128 transmit-PDO’s, ieder bericht tot 8 bytes.
  • Tot 510 bytes cyclische gegevens in iedere richting (PDO)
  • PDO-bericht types: COS (Change van State), Cyclisch Synchroon, A-cyclisch Synchroon
  • Object synchronisatie (SYNC) wordt gebruikt voor het synchroniseren van PDO communicatie.
  • Heartbeat om de status van nodes volgen.
  • Node Bewaking / Life Guarding Protocol Biedt Mogelijkheid om slaven of de master te bewaken.
  • EMCY (Emergency Object) wordt gebruikt voor het rapporteren van fouten.
  • LSS master functionaliteit
  • Kan alternatief functioneren als een CANopen slave

PROFINET-IRT Slave interface

PROFINET IRT Device/Slave-instellingen kunnen worden gezet door het importeren van het .GSDML-bestand in het engineering tool van de PLC.
  • Compleet PROFINET RT en IRT communicatie, specificatie 2.3
  • Getest voor conformiteit die klasse A, B en C ondersteunt
  • Max 220 bytes Input en 220 bytes van Output data
  • Baudrate 100 Mbit/s, Isochrone cyclustijden 0,25 tot 4 ms (in 25 µs stappen)
  • SNMP-MIBII ondersteuning
  • TCP/IP-configuratie via DCP (Discovery en Configuration Protocol)
  • LLDP (Linked Layer Discovery Protocol)
  • Ondersteuning voor I&M (Identificatie & Maintenance)
  • PROFINET uplink configuratie via .GSDML file
  • Geïntegreerde switch maakt daisy-chain-topologie mogelijk
Technische gegevens
Afmetingen 120 x 75 x 27mm
Gewicht 150g
Bedrijfstemperatuur -25 t/m +55 °C
Opslag temperatuur -40 t/m +85 °C
Voedingsspanning 24 VDC
Stroomverbruik 150mA Typisch
Configuratie poort USB
CANopen
  Baudrate 20 kbit/s - 1 Mbit/s
  Connector D-sub 9 Pen
PROFINET-IRT
  Connector 2x RJ45 (switch)
Galvanische scheiding Op zowel CANopen- als PROFINET-IRT-aansluitingen
Bescherming klasse IP20
Bevestiging DIN-rail (EN 50022 standaard)
Certificaten CE, CULUS, ATEX/Haz.Loc, RoHS
Leveromvang
- Anybus X-gateway CANopen - PROFINET-IRT
- Anybus Configuration Manager (Windows™)
- Snelstart handleiding
- Gebruikershandleiding

Bestelnummer(s)

AB7329
Anybus X-gateway CANopen Master - PROFINET-IRT 2.3, 1x CAN, 2x PROFINET
Anybus X-gateway CANopen Master - PROFINET-IRT 2.3, 1x CAN, 2x PROFINET

Opties

021670
Anybus Configuration Manager - Configuratie Kit, incl. USB-to-CAN interface
