Communicator CAN - CC-Link gateway

Anybus CAN naar CC-Link data converter

Anybus Communicator CAN - CC-Link is een gateway en data converter die het uitwisselen van gegevens tussen een CAN subnetwerk en een CC-Link netwerk mogelijk maakt. Zodoende kunnen apparaten met een CAN poort in een CC-Link-netwerk geïntegreerd worden, zonder de noodzaak van hardware of software aanpassingen.
De gateway werk als een CC-Link slave voor het primaire netwerk en als een standaard CAN node voor het tweede netwerk.

De Communicator voert een intelligente dataconversie uit en presenteert de CAN data naar een PLC/Controller in het CC-Link netwerk als gemakkelijk te verwerken I/O-data. Dankzij de handige configuratiesoftware kan in principe ieder fabrikant specifiek CAN dataprotocol met CC-Link, of visa versa, uitgewisseld worden.

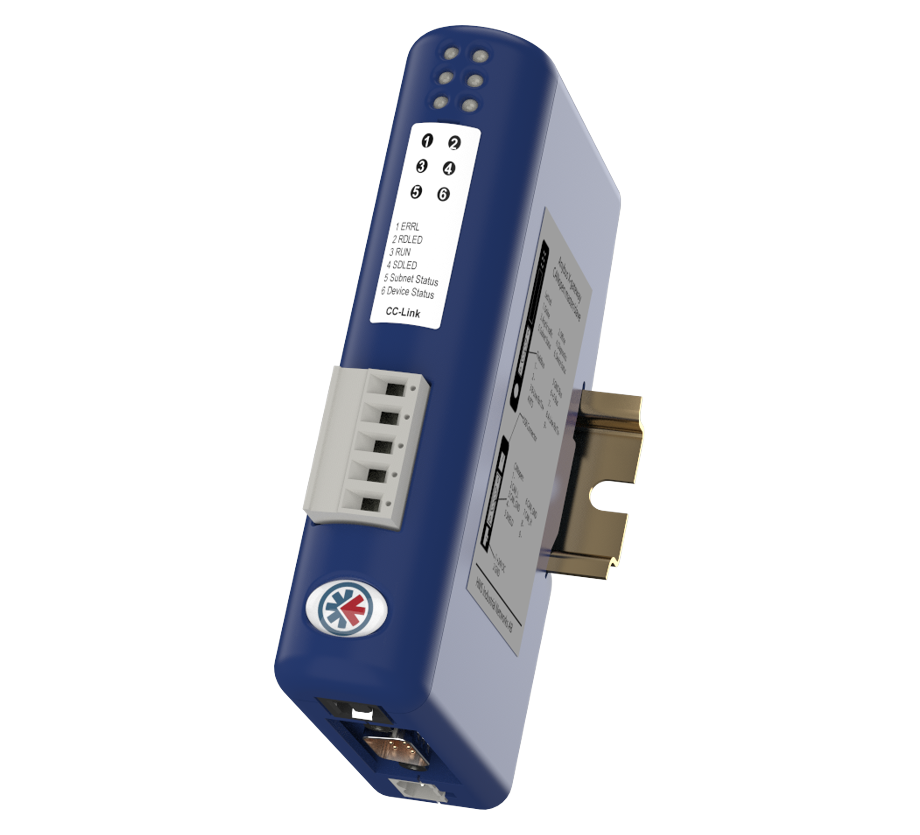

Anybus Communicator CAN - CC-Link
CAN network
CC-Link network
Anybus Communicator CAN - CC-Link
Anybus Communicator CAN - CC-Link

Kenmerken en voordelen

  • Bespaart machinebouwers en fabrikanten van apparatuur op de integratie van een CAN-interface
  • Geen hardware of software veranderingen nodig in CAN-apparatuur
  • Compatibel met alle CC-Link PLC's en controllers
  • Volledig CAN-data conversie, geen PLC functieblokken nodig
  • Flexibele CAN-frame bouwmethode voor zowel Producent/Consument- als Vraag/Antwoord-protocollen
  • Intelligente I/O-data mapping en data-buffering om CAN zonder snelheidsbeperkingen binnen CC-Link te integreren

Conversie van I/O-data

De Anybus Communicator mapped databyte’s uit CAN-berichten naar I/O-data in het CC-Link-netwerk, en andersom. Deze mapping is zeer flexibele en kan en willekeurige set van CAN Id’s en data bevatten. Hierbij wordt voor de CAN-communicatie zowel het gebruik van Producent/Consument- als Vraag/Antwoord-protocollen ondersteund, die dankzij een flexibele CAN-frame bouwmethode worden geconfigureerd.

Alle data tussen CC-Link en CAN wordt overgedragen door middel van een interne geheugenbuffer. Hierdoor kunnen ook CAN-apparaten met trage communicatie zonder enige beperkingen in high-speed CC-Link geïntegreerd worden. De Communicator verschijnt als een standaard I/O-module binnen CC-Link.

Eenvoudige configuratie – Geen programmering nodig!

De mapping van data tussen CAN en CC-Link is snel in te stellen met behulp van de Anybus Configuration Manager-software, die bij de Communicator CAN wordt meegeleverd. Er zijn geen programmeringsvaardigheden nodig om de Communicator te configureren.

CAN-configuratie kenmerken

  • Grafisch CAN-frame bouw ondersteuning via een aantal kant-en-klare CAN-functies.
  • Kan ieder CAN 2.0A/B (11 en 29 bit-id's) gebaseerd protocol configureren.
  • Configureert maximaal 128 transacties met een totaal van 256 CAN frames
  • Monitor/wijzig-functie van process I/O-data informeren van CAN transactie status
  • Diagnostic transactie in het netwerk I/O informeren van CAN transactie status
  • Opslaan en laden van een voltooide configuratie zodat deze opnieuw kan worden gebruikt voor veel andere installaties
  • Wachtwoordbeveiliging voorkomt dat onbevoegden de configuratie kunnen laden, opslaan of wijzigen

CC-Link interface kenmerken

  • Compleet CC-Link slave Versie 1 en 2 functionaliteit
  • CC-Link overeenkomstig BTP-05027-B-specificatie
  • Max. 896 bits/128 woorden (368 bytes) I/O data in beide richtingen
  • Ondersteunt CC-Link baudrates 156 kbit/s - 10 Mbit/s
  • Maximaal 4 bezette stations
  • Tot 8 uitbreiding cycli (versie 2 alleen)
  • CC-Link configuratie via on-board schakelaars of via .CSP bestand
Technische gegevens
Afmetingen 120 x 75 x 27mm
Gewicht 150g
Bedrijfstemperatuur -25 t/m +55 °C
Opslag temperatuur -40 t/m +85 °C
Voedingsspanning 24 VDC
Stroomverbruik 150mA Typisch
Configuratie poort USB
CAN
  Baudrate 20 kbit/s - 1 Mbit/s
  Protocol support CAN 2.0A en 2.0B (11 en 29 bit identifiers)
  Connector D-sub 9 Pen
CC-Link
  Connector 1x 5-pin, 5.08 Phoenix Plug
Galvanische scheiding Op zowel CAN- als CC-Link-aansluitingen
Bescherming klasse IP20
Bevestiging DIN-rail (EN 50022 standaard)
Certificaten CE, CULUS, ATEX/Haz.Loc, RoHS
Leveromvang
- Anybus Communicator CAN-CC-Link
- Configuratie kabel (USB)
- D-sub9 connector met schroefaansluiting
- Anybus Configuration Manager (Windows™)
- Snelstart handleiding
- Gebruikershandleiding

Bestelnummer(s)

AB7321
Anybus Communicator CAN - CC-Link, 1x CAN, 1x CC-link
Anybus Communicator CAN - CC-Link, 1x CAN, 1x CC-link
