CAN@net II/Generic, CAN - Ethernet gateway

Eenkanaals CAN-Ethernet gateway en CAN-Ethernet-CAN bridge via TCP/IP

Opmerking: Dit product wordt niet aanbevolen voor nieuwe ontwikkelingen.
Voor nieuwe projecten adviseren wij om de opvolger te gebruiken,  CAN@Net NT 100

De CAN@net II/Generic maakt een eenvoudige en flexibele toegang tot CAN systemen via Ethernet mogelijk. Dit apparaat kan worden geconfigureerd als of een CAN naar Ethernet gateway of een CAN naar Ethernet naar CAN bridge. Als gateway kan de CAN@net II/Generic worden gekoppeld worden met iedere apparaat dat een TCP/IP socket-verbinding ondersteunt. In een bridge applicatie vormen twee CAN@net II/Generic's een transparante CAN verbinding via TCP/IP Ethernet.
Ixxat CAN@net II/Generic
CAN network
TCP/IP network
Ixxat CAN@net II/Generic
Ixxat CAN@net II/Generic

Kenmerken en voordelen

  • Overbruggen van grote afstanden en gemakkelijke systeemtoegang via Ethernet
  • Filter- en conversie-functionaliteit
  • Kostenbesparingen door eenvoudige bedrading
  • Communicatie via open protocol

CAN-naar-Ethernet Gateway

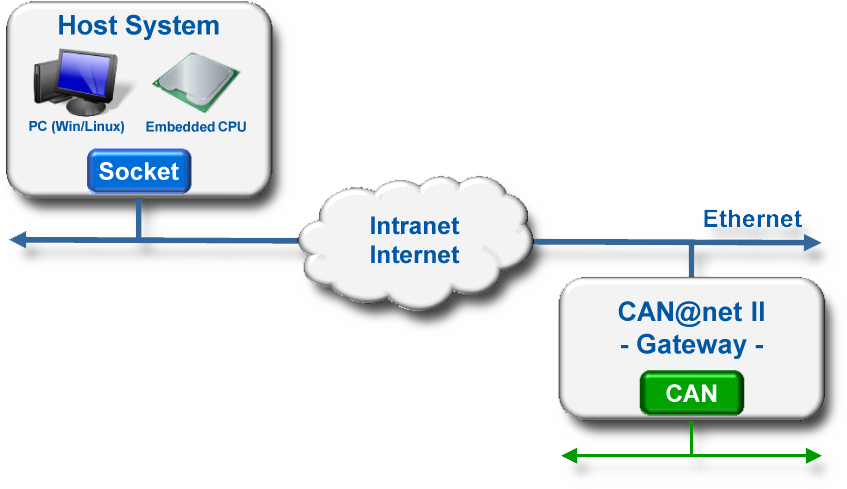

In de gateway-modus wordt de CAN@net II/Generic via TCP/IP verbonden aan een pc of controller-platform. Het applicatieprogramma op de host communiceert via een standaard TCP/IP-poort en gebruikt hiervoor een eenvoudig ASCII-protocol. In de functie van CAN-bus Ethernet Gateway biedt de CAN@net II/Generic een eenvoudige en flexibele toegang tot de CAN-bus systemen via een LAN of het Internet.

Ixxat CAN@net II Gateway functionaliteit
Ixxat CAN@net II Gateway functionaliteit

CAN-naar-Ethernet-naar-CAN Bridge

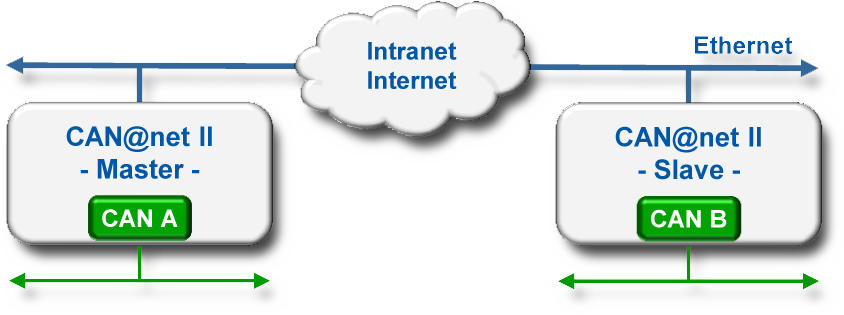

Een CAN-bus Ethernet Bridge kan worden geïmplementeerd door twee CAN@net II/Generic te gebruiken. Deze Bridge maakt het uitwisselen van CAN-berichten tussen twee CAN-bus systemen mogelijk via TCP/IP. Hierbij kunnen filtertabellen worden gedefinieerd.

Ixxat CAN@net II Bridge functionaliteit
Ixxat CAN@net II Bridge functionaliteit

Configuratie en firmware update

De configuratie van de TCP/IP-parameters kan tot stand worden gebracht met behulp van een pc-tool met automatische apparaatherkenning. De configuratie van de bridgefunctie en de CAN-bus communicatie wordt ondersteund door een geïmplementeerde webserver.

Technische gegevens
PC bus interface 10/100 Mbit/s Ethernet (10Base-T/100Base-T), Autodetect, RJ45 connector
IP-addres toewijzing DHCP, via PC tool
Microcontroller Freescale MCF5235, 150 MHz
Geheugen 8 Mbyte DRAM, 4 Mbyte Flash
CAN controller SJA1000
CAN bus interface ISO 11898-2, Sub D9 galvanisch gescheiden (500V)
Voeding 9-32 V DC, 3 W
Temperatuurbereik -20 ºC ... +70 ºC
Certificering CE, FCC, CSA
Behuizing Kunststof behuizing voor omega rail
Afmetingen Circa 22,5 x 100 x 115 mm
Leveromvang
- CAN@net II/Generic
- Voorbeeldprogramma's
- Gebruikershandleiding

Bestelnummer(s)

1.01.0086.10201
CAN@net II/Generic, 1x Ethernet, 1x CAN met galvanische scheiding
CAN@net II/Generic, 1x Ethernet, 1x CAN met galvanische scheiding
