CAN Bridge NT 200/420

Configureerbare 2x/4x CAN-naar-CAN Bridge en Router met optioneel CAN FD

De CAN Bridge NT is beschikbaar in twee uitvoeringen, als CANbridge NT 200 met 2 standaard CAN kanalen en als CANbridge NT 420 met 4 CAN kanalen, waarvan 2 kanalen tussen CAN en CAN FD kunnen worden geschakeld.
Beide apparaten maken het mogelijk om CAN / CAN FD netwerken eenvoudig te koppelen, inclusief netwerken met verschillende bitrate of frameformaten (11/29 bit identifier). De bridges / routers hebben een krachtige microcontroller die berichtenfiltering, ID-vertaling en data-multiplexing kan uitvoeren. Dat is bijvoorbeeld vereist voor CAN FD naar CAN-bericht conversie. Zelfs bus piekbelasting bij hogere datasnelheden kan zonder berichtverlies worden verwerkt.

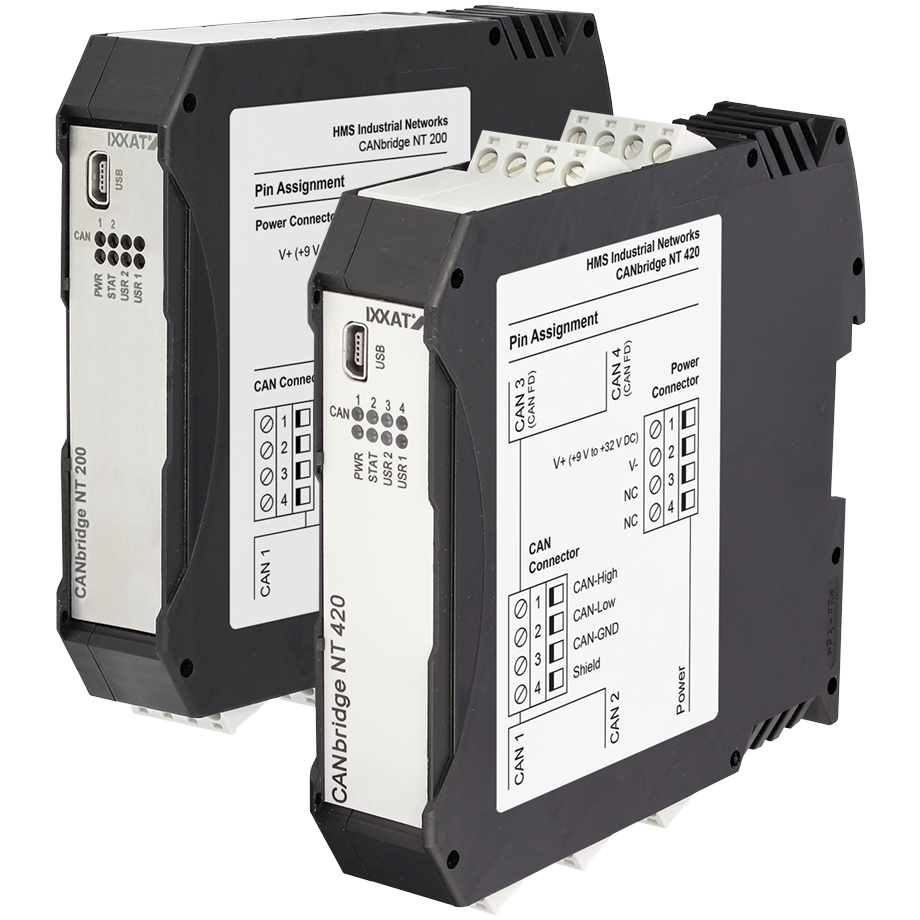

Ixxat CAN Bridge NT 200 en NT 420

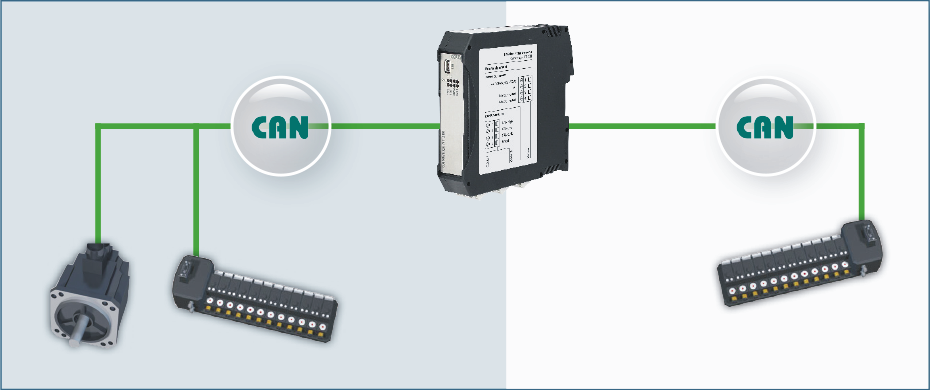

CAN & CAN FD network

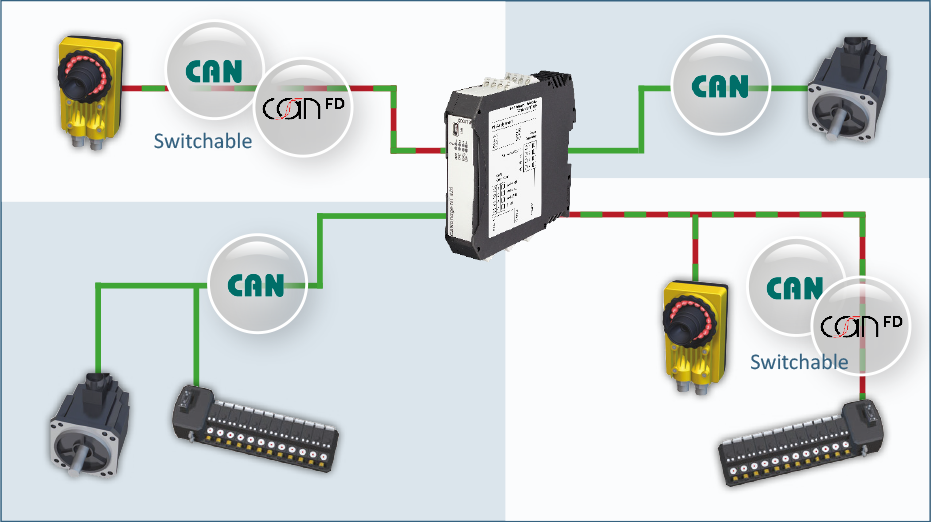

CAN & CAN-FD network
Ixxat CAN Bridge NT 200 en NT 420
Ixxat CAN Bridge NT 200 en NT 420

Kenmerken en voordelen

  • Maximaal 4x CAN (2x CAN FD) kanalen in één apparaat
  • Krachtig filter, ID vertaling, data mapping en multiplex functionaliteit (NT 420)
  • Actie regels en cyclische verzending
  • Eenvoudige configuratie met behulp van een Windows tool, via USB
  • Eenvoudige koppeling van CAN en CAN FD systemen en apparaten
  • Optionele statusmelding via CAN
  • Kostenbesparingen door eenvoudige bedrading
  • Maakt systeemuitbreiding en boom- / ster-topologieën mogelijk
  • Verhoogde systeem betrouwbaarheid
  • Lijnbescherming door galvanische isolatie

CAN Bridging

In tegenstelling tot een CAN Repeater, die enkel de elektrische signalen converteert, worden de CAN berichten volledig door het CANbridge NT ontvangen en vervolgens naar het andere CAN of CAN FD netwerk gestuurd in overeenstemming met bestaande filter-, conversie-, poortmapping- of multiplexregels (Store-Forward beginsel). Door gebruik te maken van mappingstabellen is de ontvangst / verzending van berichten mogelijk tussen alle 2 of 4 kanalen.

Met behulp van filter- en conversieregels kunnen CAN of CAN FD berichten worden gefilterd of aangepast. Met dit mechanisme kan de busbelasting worden verminderd in de afzonderlijke netwerken door alleen berichten te versturen die van belang zijn voor het andere netwerk.
Gegevensmultiplexing maakt de mapping van bijvoorbeeld een CAN FD frame data in meerdere standaard CAN berichten mogelijk.

CAN Bridge NT 200

Dit apparaat beschikt over twee standaard CAN kanalen. De bridge ondersteunt bericht-ID filtering (waarde of masker), Baudrate conversie, 11/29-bit frame conversie, bericht-ID omzetting.

Ixxat CANbridge NT 200 functionaliteit
Ixxat CANbridge NT 200 functionaliteit

CAN Bridge NT 420

Dit apparaat beschikt over vier standaard CAN kanalen, waarvan twee kanalen omschakelbaar naar CAN FD zijn. De bridge ondersteunt dezelfde functionaliteit als de NT 200, aangevuld met poort mapping en gegevensmultiplexing.

Ixxat CANbridge NT 420 functionaliteit
Ixxat CANbridge NT 420 functionaliteit

Filteren en multiplexen

Door toewijzingstabellen te gebruiken, is de ontvangst/verzending van berichten mogelijk tussen alle kanalen. Met behulp van filter- en conversieregels kunnen CAN- of CAN FD-berichten worden gefilterd of gewijzigd. Met dit mechanisme kan de busbelasting in de afzonderlijke netwerken worden verminderd. Voor SAE J1939-toepassingen is een speciale toewijzingstabel voorzien, aangepast aan de specifieke parameters.

De functie data multiplexen/demultiplexen maakt het toewijzen van of bijvoorbeeld CAN-FD-data mogelijk aan standaard CAN-berichten en omgekeerd (NT 420).

Actieregels

In reactie op ontvangen berichten, apparaat- of CAN-bus status gebeurtenissen, kan een verscheidenheid aan acties automatisch worden uitgevoerd, b.v. verzenden van berichten (CAN, CAN FD), wijzigen van apparaatinstellingen of schakelen van apparaat-LED's. Actieregels worden gemaakt via intuïtieve vervolgkeuzemenu's voor gebeurtenissen en acties binnen de op Windows gebaseerde apparaatconfiguratietool.

Cyclische transmissie

De cyclische verzendfunctie maakt cyclische verzending van berichten mogelijk. Beide berichten en cyclustijden worden gedefinieerd binnen een centrale cyclische verzendtabel.

Statusmelding

Voor diagnose- en foutafhandeling kan de CANbridge NT desgewenst een statusbericht via CAN verzenden. Per CAN-kanaal wordt gemeld of deze Actief is, Error, Bus Off of Niet beschikbaar is.

Configuratie en firmware update

Met de hulp van mapping tabellen, kan de uitwisseling van berichten tussen alle kanalen zeer flexibel worden geconfigureerd. Filter- en conversieregels kunnen op de CAN- en CAN FD-berichten worden toegepast. Als gevolg daarvan kan de busbelasting in de afzonderlijke netwerken worden verminderd, omdat alleen relevante berichten naar het andere netwerk worden verzonden.

De configuratie en firmware-updates van de CANbridge NT wordt met behulp van een eenvoudig te gebruiken Windows configuratie tool uitgevoerd. Deze is via USB met de CANbridge NT verbonden. Met deze tool kan de configuratie van filter-, mapping-, multiplexer- of vertaalregels heel gemakkelijk, zonder programmeringsvaardigheden, uitgevoerd worden.

Ixxat CANbridge NT 200/420 Configuratie-tool
Ixxat CANbridge NT 200/420 Configuratie-tool
Technische gegevens
CAN-bus tranceiver Texas Instruments SN65HVD251P
CAN-bus nodes Max. 120
CAN-bus afsluiting Geen
CAN baudrates Standaard CAN: 5 to 1000 kBaud
CAN-FD: 5 to 8000 kBaud (NT 420)
Voeding 9-36 V DC
Stroomverbruik 110 mA typisch @ 24 Volt voeding
Temperatuurbereik Bedrijfstempratuur -40 ºC ... +85 ºC
  Opslagtempratuur -40 ºC ... +85 ºC
Galvanische scheiding 1 kV voor 1 sec.
Certificering CE, FCC
Behuizing Polyamide behuizing voor omega rail
Beschermingsklasse IP20
Afmetingen Circa 114,5 x 99 x 22,5 mm
Gewicht Circa 150g
Leveromvang
- CANbridge NT
- Configuratie software voor Windows™
- Configuratie kabel (USB)
- Gebruikershandleiding

Bestelnummer(s)

1.01.0331.20000
CANbridge NT 200 - 2x CAN met galvanische scheiding
CANbridge NT 200 - 2x CAN met galvanische scheiding
1.01.0331.42000
CANbridge NT 420 - 4x CAN (2x CAN FD) met galvanische scheiding
CANbridge NT 420 - 4x CAN (2x CAN FD) met galvanische scheiding
