CAN-IB100/PCIe

Pasieve PCIexpress-kaart voor CAN-bus (high / low speed)

De kaart bevat één of twee CAN-kanalen maar kan modulair worden uitbebreid met een combinatie van CAN-bus (high en/of low speed) interfaces tot 4 kanalen. Zodoende is de CAN-IB100/PCIe voor ieder gewenste toepassing optimaal inzetbaar.
Ixxat CAN-IB100/PCIe
Ixxat CAN-IB100/PCIe
Ixxat CAN-IB100/PCIe

Kenmerken en voordelen

  • Kostenefficiënte passieve kaart zonder microcontroller
  • Gemakkelijk uitbreidbaar via veldbus uitbreiding en uitbreidingskaart
  • Maximaal vier CAN kanalen (High / Low-Speed optioneel schakelbaar)
  • Verkrijgbaar in standaard en laag-profiel versie
  • Galvanische scheiding optioneel
  • Standaard driver-interface voor eenvoudige uitwisseling met andere Ixxat PC-interfaces

Modulaire opzet

De CAN-IB100/PCIe kan met een uitbreidgskaart en met veldbus uitbreidingen op maat worden samengesteld.

CAN-IB100/PCIe Modulaire opbouw

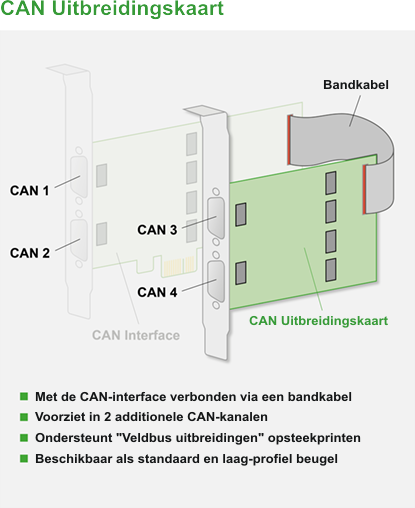

  • Een uitbreidingskaart wordt naast de CAN-IB100/PCIe geplaatst en verdubbeld het aantal beschikbare CAN-kanalen. De uitbreidingskaart wordt met een bandkabel aangesloten. De kaart behoeft daarom geen PCIe-slot maar bezet wel een bracket ruimte.

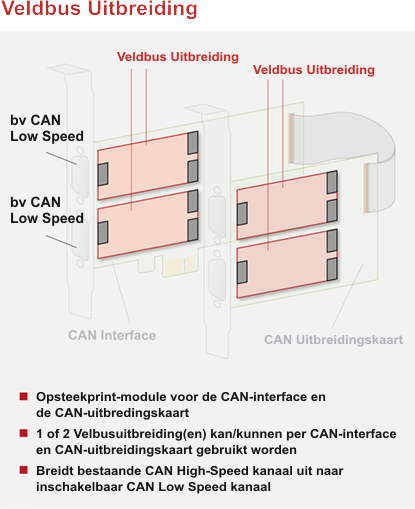

  • Een veldbus uitbreiding wordt op de CAN-IB100/PCIe (of een uitbreidingskaart) gestoken en voegt zodoende een alternatieve veldbus interface toe. De kaart kan softwarematig omschakelen tussen het originele CAN-kanaal en de specifieke veldbus uitbreiding.

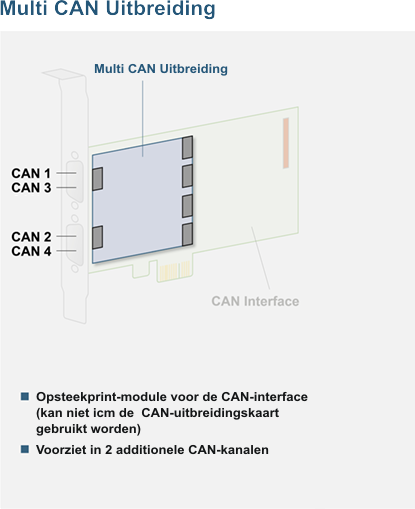

  • De zogenaamde Multi CAN is een dubbele uitbreiding die twee extra CAN-kanalen toevoegt, zonder dat een uitbreidingskaart noodzakelijk is. Deze oplossing is dus ruimte- (en kosten-)besparend omdat geen extra uitbreidingskaart benodigd is of bracket bezet wordt.
CAN-IB100/PCIe Uitbreidingsmogelijkheden (klik voor vergroten)

CAN Low Speed

Voor automotive toepassingen zijn veldbus uitbreidingen met CAN Low Speed interfaces beschikbaar. De CAN-IB100/PCIe is daarmee leverbaar tot maximaal vier CAN-bus kanalen en kan worden uitgevoerd met gegalvaniseerde interfaces. Dankzij het groot aantal interfaces is de kaart tevens geschikt voor veeleisende applicaties zoals proefbanken, besturingssystemen of de maakindustrie. Indien gewenst kan het aantal kanalen nog verder worden uitgebreid door meerdere kaarten in één pc te gebruiken. Vraag ons naar de mogelijkheden.

Verder maakt het modulair ontwerp van de interfacekaart het uitbreiden met klantspecifieke interfaces heel eenvoudig door opsteek modules.

Driver

Voor aansluiting op de pc levert Ixxat de kaart samen met zijn bewezen VCI-driver voor Windows en ECI-driver voor Linux, QNX, INtime en VxWorks. Deze driver ondersteunt alle op de kaart aanwezige interfaces en is zowel te gebruiken met klantspecifieke programmatuur als met de analyse- en configuratietools van Ixxat. Voow Windows zijn hogere protocol-API's beschikbaar voor CANopen of J1939.
De driver ondersteunt eveneens alle overige pc-interfaces die door Ixxat worden aangeboden wat het eenvoudig maakt om van type interface te wisselen zonder dat daarbij enige aanpassing nodig is voor de uiteindelijke klanttoepassing.

Technische gegevens
PC bus interface PCI express (V1.1)
PC adresbereik Plug & Play
Interrupts Plug & Play
CAN interface 1, 2 of 4 CAN interfaces; CAN 2.0 A/B; Sub-D9 connector volgens CiA 303-1
  Optioneel: CAN Low-Speed (omschakelbaar via software)
  Optioneel: Galvanische scheiding (1 kV, 1 sec.)
Voeding 3.3 V DC, typisch 350 mA
Temperatuurbereik 0 ºC ... +70 ºC
Certificering CE, FCC
Afmetingen Circa 65 x 105 mm (beschikbaar as standaard en laag-profiel versie)
Leveromvang
- CAN-IB100/PCIe Interface
- Driver VCI voor Windows™ 2000, XP, Vista, Win 7, Win 8 en Win 10 (allen 32/64-bit)
- Driver ECI voor Linux, VxWorks en overige OS-en
- Basis CAN-monitor "miniMon" (Windows™)
- Gebruikershandleiding
Configuratie mogelijkheden
  CAN HS
interfaces
Galvanische
scheiding
Laag
profiel
MultiCAN Veldbus Uitbreidings-
kaart
1.01.0231.11000 1
1.01.0231.12001 1     1
1.01.0231.21000 2
1.01.0231.22001 2   2
1.01.0232.11000 1
1.01.0232.12001 1   1
1.01.0232.21000 2
1.01.0232.22001 2   2

Bestelnummer(s)

Standaard

1.01.0231.11000
CAN-IB100/PCIe, 1x CAN
CAN-IB100/PCIe, 1x CAN
1.01.0231.12001
CAN-IB100/PCIe, 1x CAN met galvanische scheiding
CAN-IB100/PCIe, 1x CAN met galvanische scheiding
1.01.0231.21000
CAN-IB100/PCIe, 2x CAN
CAN-IB100/PCIe, 2x CAN
1.01.0231.22001
CAN-IB100/PCIe, 2x CAN met galvanische scheiding
CAN-IB100/PCIe, 2x CAN met galvanische scheiding

Laag profiel

1.01.0232.12001
CAN-IB100/PCIe Laag profiel, 1x CAN met galvanische scheiding
CAN-IB100/PCIe Laag profiel, 1x CAN met galvanische scheiding
1.01.0232.22001
CAN-IB100/PCIe Laag profiel, 2x CAN met galvanische scheiding
CAN-IB100/PCIe Laag profiel, 2x CAN met galvanische scheiding

MultiCAN

1.01.0242.22000
MultiCAN module, 2x CAN met galvanische scheiding
MultiCAN module, 2x CAN met galvanische scheiding

1.01.0242.00001
MultiCAN module Low Profile, 1x CAN met galvanische scheiding
MultiCAN module Low Profile, 1x CAN met galvanische scheiding


Veldbus uitbreidingen

1.01.0241.20001
Veldbus uitbreiding, 1x CAN Low Speed met galvanische scheiding
Veldbus uitbreiding, 1x CAN Low Speed met galvanische scheiding


Expansion Boards

1.01.0240.22103
Expansion Board, 2x CAN met galvanische scheiding


1.01.0240.22203
Expansion Board Low Profile, 2x CAN met galvanische scheiding



Combinatiemogelijkheden

We geven graag advies in het vinden van de juiste combinatie van interfacekaart en uitbreidingen voor het samenstellen van een optimale oplossing. Informeer vrijblijvend naar de mogelijkheden.

Geïnteresseerd?

Bent u geïnteresseerd in de CAN-IB100/PCIe? Vraag dan, geheel vrijblijvend, een offerte aan. Wilt u meer informatie? Stuur dan een mail naar of ga naar onze contactpagina.
Bellen kan natuurlijk ook, we zijn bereikbaar op +31-40-2301.922. We helpen u graag en bieden u direct praktisch advies en ondersteuning.
