CAN-IB200/PCIe

Actieve PCIexpress-kaart voor CAN-bus (high / low speed) en LIN

Met de CAN-IB200/PCIe biedt Ixxat een moderne en uiterste modulaire interfacekaart. Hiermee wordt het volledige bereik aan veldbussen zoals CAN-bus (ISO 11898-2), fault tolerant CAN (ISO 11898-3) en LIN afgedekt.
Ixxat CAN-IB200/PCIe
Ixxat CAN-IB200/PCIe
Ixxat CAN-IB200/PCIe

Kenmerken en voordelen

  • Actieve kaart met 32 bit microcontroller
  • Gemakkelijk uitbreidbaar via veldbus uitbreiding en uitbreidingskaart
  • Maximaal vier CAN kanalen (High / Low-Speed optioneel schakelbaar)
  • LIN optioneel
  • Verkrijgbaar in standaard en laag-profiel versie
  • Galvanische scheiding optioneel
  • Standaard driver-interface voor eenvoudige uitwisseling met andere Ixxat PC-interfaces

Met zijn krachtige 32-bit microcontrollersysteem voldoet de CAN-IB200/PCIe zelfs aan de hoogste eisen met betrekking tot het (voor)verwerken van data middels intelligente data handling en het actief filteren van ontvangen en verzonden berichten.
De interface is zowel leverbaar met een standaard als met een low profile beugel.

Modulaire opzet

De CAN-IB200/PCIe kan met een uitbreidgskaart en met veldbus uitbreidingen op maat worden samengesteld.

CAN-IB200/PCIe Modulaire opbouw
  • Een uitbreidingskaart wordt naast de CAN-IB200/PCIe geplaatst en verdubbeld het aantal beschikbare CAN-kanalen. De uitbreidingskaart wordt met een bandkabel aangesloten. De kaart behoeft daarom geen PCIe-slot maar bezet wel een bracket ruimte.

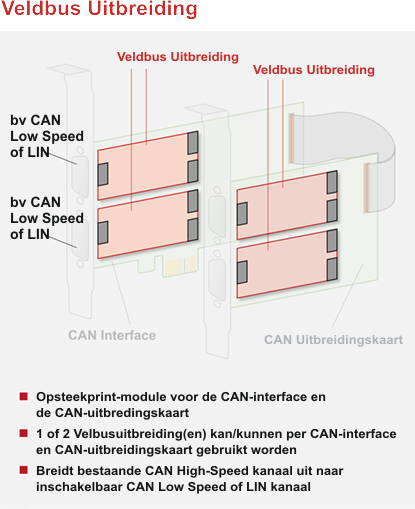

  • Een veldbus uitbreiding wordt op de CAN-IB200/PCIe (of een uitbreidingskaart) gestoken en voegt zodoende een alternatieve veldbus interface toe. De kaart kan softwarematig omschakelen tussen het originele CAN-kanaal en de specifieke veldbus uitbreiding.
  • De zogenaamde Multi CAN is een dubbele uitbreiding die twee extra CAN-kanalen toevoegt, zonder dat een uitbreidingskaart noodzakelijk is. Deze oplossing is dus ruimte- (en kosten-)besparend omdat geen extra uitbreidingskaart benodigd is of bracket bezet wordt.
CAN-IB200/PCIe Uitbreidingsmogelijkheden (klik voor vergroten)

CAN Low Speed en LIN

Voor automotive toepassingen zijn veldbus uitbreidingen met CAN Low Speed en LIN interfaces beschikbaar. De CAN-IB200/PCIe is daarmee leverbaar tot maximaal vier CAN-bus/LIN kanalen en kan worden uitgevoerd met gegalvaniseerde interfaces. Dankzij het groot aantal interfaces is de kaart tevens geschikt voor veeleisende applicaties zoals proefbanken, besturingssystemen of de maakindustrie. Indien gewenst kan het aantal kanalen nog verder worden uitgebreid door meerdere kaarten in één pc te gebruiken. Vraag ons naar de mogelijkheden.

Verder maakt het modulair ontwerp van de interfacekaart het uitbreiden met klantspecifieke interfaces heel eenvoudig door opsteek modules.

Driver

Voor aansluiting op de pc levert Ixxat de kaart samen met zijn bewezen VCI-driver voor Windows en ECI-driver voor Linux, QNX, INtime en VxWorks. Deze driver ondersteunt alle op de kaart aanwezige interfaces en is zowel te gebruiken met klantspecifieke programmatuur als met de analyse- en configuratietools van Ixxat. Voow Windows zijn hogere protocol-API's beschikbaar voor CANopen of J1939.
De drivers ondersteunt eveneens alle overige pc-interfaces die door Ixxat worden aangeboden wat het eenvoudig maakt om van type interface te wisselen zonder dat daarbij enige aanpassing nodig is voor de uiteindelijke klanttoepassing.

Technische gegevens
PC bus interface PCI express (V1.1)
PC addresbereik Plug & Play
Interrupts Plug & Play
Microcontroller 32 bit microcontroller
CAN interface 1, 2 of 4 CAN interfaces; CAN 2.0 A/B; Sub-D9 connector volgens CiA 303-1
  Optioneel: CAN Low-Speed (omschakelbaar via software tussen CAN High-Speed en Low-Speed)
  Optioneel: Galvanische scheiding (1 kV, 1 sec.)
LIN interface Optioneel: Maximaal 4 LIN (ISO 9141) interfaces; Sub-D9 connector
Voeding 3.3 V DC, typisch 390 mA
Temperatuurbereik 0 ºC ... +70 ºC
Certificeringn CE, FCC
Afmetingen Circa 65 x 105 mm (beschikbaar als standaard en laag-profiel versie)
Leveromvang
- CAN-IB200/PCIe Interface
- Driver VCI voor Windows™ 2000, XP, Vista, Win 7, Win 8 en Win 10 (allen 32/64-bit)
- Driver ECI voor Linux, VxWorks en overige OS-en
- Bus-monitor "canAnalyser3 Mini" voor CAN en LIN, indien van toepassing (Windows™)
- Gebruikershandleiding
Configuratie mogelijkheden
  CAN HS
interfaces
Galvanische
scheiding
Laag
profiel
MultiCAN Veldbus Uitbreidings-
kaart
1.01.0233.11000 1
1.01.0233.12001 1     1
1.01.0233.21000 2
1.01.0233.22001 2   2
1.01.0234.11000 1
1.01.0234.12001 1   1
1.01.0234.21000 2
1.01.0234.22001 2   2

Bestelnummer(s)

Standaard

1.01.0233.11000
CAN-IB200/PCIe, 1x CAN High-Speed
CAN-IB200/PCIe, 1x CAN High-Speed
1.01.0233.12001
CAN-IB200/PCIe, 1x CAN High-Speed, galvanische scheiding
CAN-IB200/PCIe, 1x CAN High-Speed, galvanische scheiding
1.01.0233.21000
CAN-IB200/PCIe, 2x CAN High-Speed
CAN-IB200/PCIe, 2x CAN High-Speed
1.01.0233.22001
CAN-IB200/PCIe, 2x CAN High-Speed, galvanische scheiding
CAN-IB200/PCIe, 2x CAN High-Speed, galvanische scheiding

Laag profiel

1.01.0234.12001
CAN-IB200/PCIe Laag Profiel, 1x CAN High-Speed, galvanische scheiding
CAN-IB200/PCIe Laag Profiel, 1x CAN High-Speed, galvanische scheiding
1.01.0234.22001
CAN-IB200/PCIe Laag Profiel, 2x CAN High-Speed, galvanische scheiding
CAN-IB200/PCIe Laag Profiel, 2x CAN High-Speed, galvanische scheiding

MultiCAN

1.01.0242.22000
MultiCAN module, 2x CAN met galvanische scheiding
MultiCAN module, 2x CAN met galvanische scheiding

1.01.0242.00001
MultiCAN module Low Profile, 1x CAN met galvanische scheiding
MultiCAN module Low Profile, 1x CAN met galvanische scheiding


Veldbus uitbreidingen

1.01.0241.20001
Veldbus uitbreiding, 1x CAN Low Speed met galvanische scheiding
Veldbus uitbreiding, 1x CAN Low Speed met galvanische scheiding

1.01.0241.20002
Veldbus uitbreiding, 1x LIN met galvanische scheiding
Veldbus uitbreiding, 1x LIN met galvanische scheiding

1.01.0241.20012
Veldbus uitbreiding, met externe voeding op LIN (VBAT extern)
Veldbus uitbreiding, met externe voeding op LIN (VBAT extern)

1.01.0241.20014
Veldbus uitbreiding, met externe voeding op LIN (VBAT extern 48V voeding, tot 60V bescherming)
Veldbus uitbreiding, met externe voeding op LIN (VBAT extern 48V voeding, tot 60V bescherming)

1.01.0241.20100
Veldbus uitbreiding, 1x CAN Low Speed + 1x LIN,
beiden met galvanische scheiding
Veldbus uitbreiding, 1x CAN Low Speed + 1x LIN,beiden met galvanische scheiding

1.01.0241.20110
Veldbus uitbreiding, 1x CAN-LS + 1x LIN, met externe voeding op LIN (VBAT extern)
Veldbus uitbreiding, 1x CAN-LS + 1x LIN, met externe voeding op LIN (VBAT extern)


Expansion Boards

1.01.0240.22103
Expansion Board, 2x CAN met galvanische scheiding


1.01.0240.22203
Expansion Board Low Profile, 2x CAN met galvanische scheiding



Combinatiemogelijkheden

We geven graag advies in het vinden van de juiste combinatie van interfacekaart en uitbreidingen voor het samenstellen van een optimale oplossing. Informeer vrijblijvend naar de mogelijkheden.

Geïnteresseerd?

Bent u geïnteresseerd in de CAN-IB200/PCIe? Vraag dan, geheel vrijblijvend, een offerte aan. Wilt u meer informatie? Stuur dan een mail naar of ga naar onze contactpagina.
Bellen kan natuurlijk ook, we zijn bereikbaar op +31-40-2301.922. We helpen u graag en bieden u direct praktisch advies en ondersteuning.
